Nebulaの32bit化は止めます!
YAWモーターはT-MOTERのだと思い込んでいましたが、違っていました(^_^;)

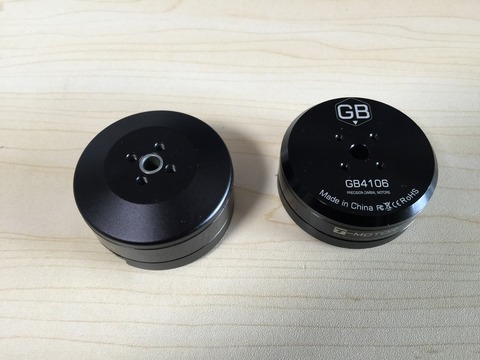

左がNebulaで右が買ったモーターです。
27
径は一緒だが高さが違います。穴の位置も違います。
穴を開け直せば使えますがそこまでの気力無しです。

ならばNebulaを分解して隅々まで再チェックしました。
本体全部でこれだけです。
00
結構考えて作られているのがPITCH用のアームです。
10
PITCHモーターが付くところですが、この削られた溝があることでIMU配線をスムーズにそして目立ちにくくしています。
10
このROLLモーター側の裏面も削られていて、IMU配線とPITCHモーター配線をキレイにまとめるように出来ています。
27
厚みは7.8mmです。
33
角の厚い部分は9.4mmもありました。
19
このパーツは全部がミーリング加工されています。
私はこの部分を7mmの板でミーリング加工して、ベンダー曲げで作ります。

ここの部品はほぼ完璧です。
29
カメラを乗せるのに最高の完成度です。
カメラが乗る部分は厚さが4.8mmです。
39

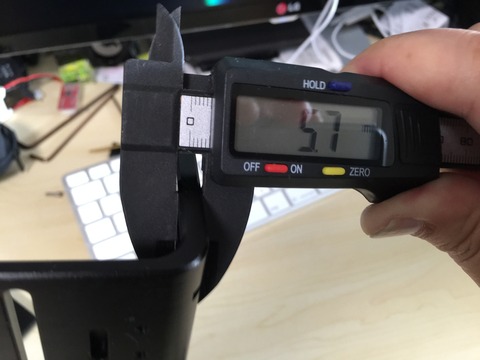

上下の調整するところは厚み5.7mmでした。
22
そう考えるとフラットバーを曲げたのでは無いと言うことですね。ミーリング加工です。
形状はこれに似た感じにします。
7mmの板を切削してベンダー曲げでいきます。

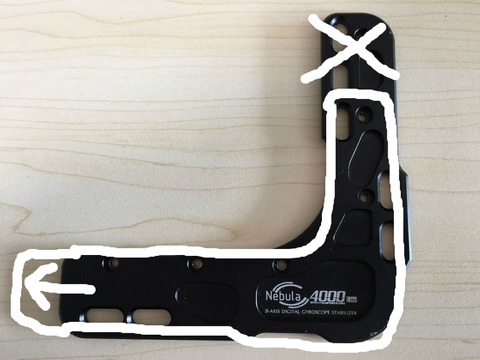

本体部分は以下のようにします。
BlogPaint
ベースは伸ばします。立ち上がり部分は低くします。
立ち上がりを短くした分バック液晶を見やすくするのが狙いです。

アームは右袖タイプを作る予定ですが、プロトタイプでクリア出来たときは要らないと思います。

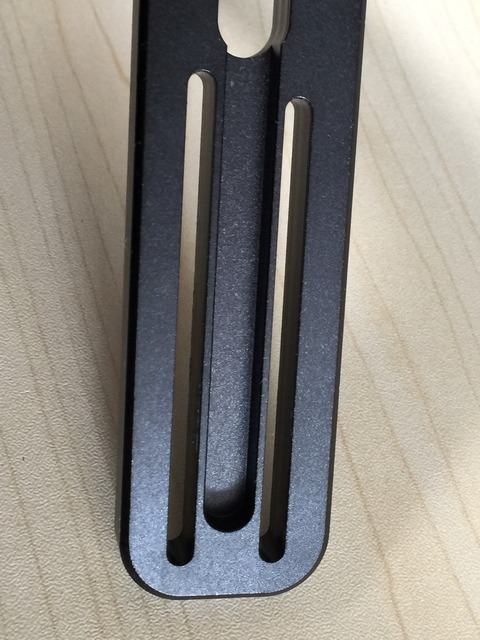

白い部分に沿って横長に切削してROLLの調整を楽にします。
BlogPaint
スライドにしますので調整は楽になります。

これがYAWのプレートです。表面
38
コントローラーを取り付けるとこんな感じです。
BlogPaint
しかしこのままだと狭すぎるので、あと10mm伸ばします。

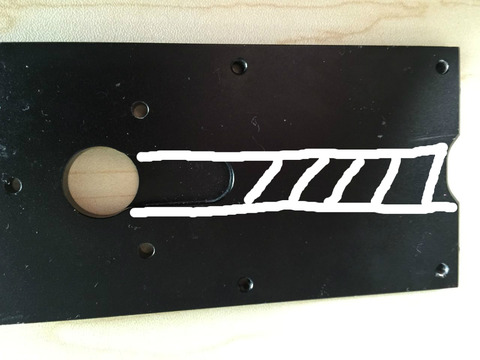

それとプレートの裏面は白い部分を全部削りまして配線を通しやすくします。
BlogPaint

こんな感じで作る予定です。
意匠図はまだ公開しません。いろいろ書き直しているのでそのレベルでは無いです。

追記です。

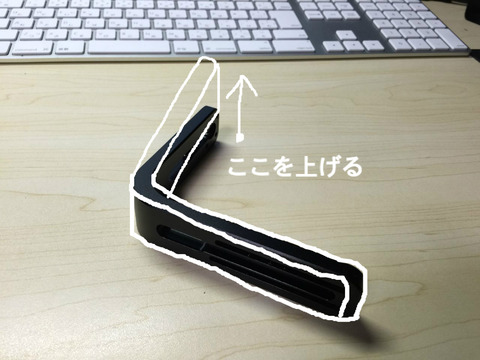

アームを25mm上げるつもりでいましたがカメラバランスが取れない!!!
BlogPaint
ウッカリしていました(^_^;)
カメラはROLLモーターまで下げないとバランス取れないので、この案はボツです。
モニター視野率アップはダメみたい。
右袖タイプ復活ですね!

続いてはBG001-Proを完成させた方を紹介します(^^)

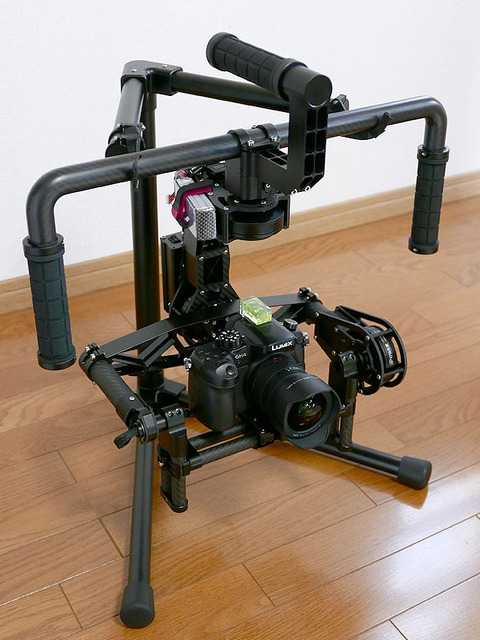

BGの完成度が凄いです。
kozo_BG_a
これがコントローラーまわりです。
kozo_BG_b
まるでメーカの製品版のようですね。

Tさんが撮影したのがこれです。

ファーストショットがこれです。凄いですね〜!
私がBG始めたときの何倍も上手いです。

これからの作品を期待しています。
皆さんも見た感想をYouTbeで書き込んであげましょう(^^)

以上です。
