本題のエンコーダー化についてです。

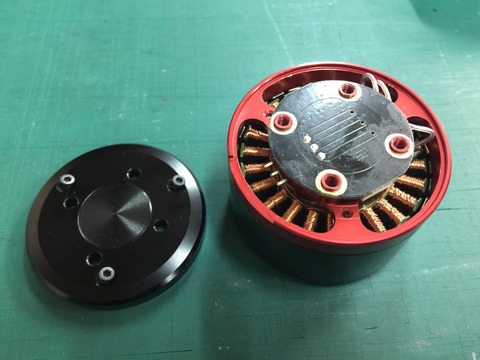

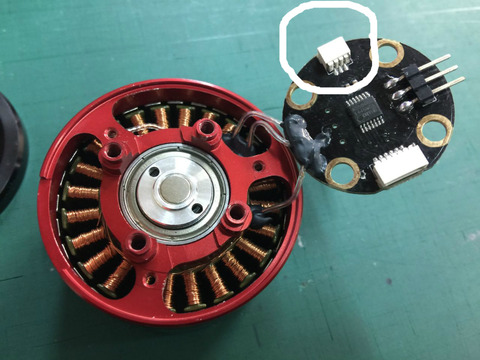

モーターはエンコーダー内蔵のモーターを使います。
24

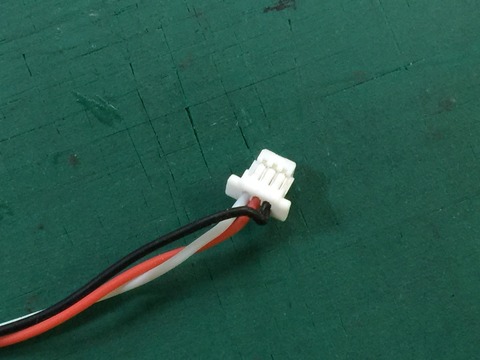

モーターを購入すると付属で配線も付いてきます。
この線を
52

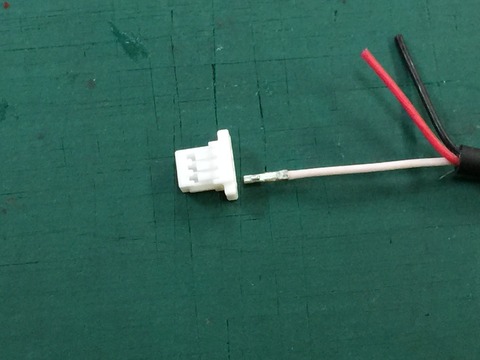

先ずは以下の所に差し込みます。
BlogPaint
問題はコントローラーの何処に取り付けるかです。

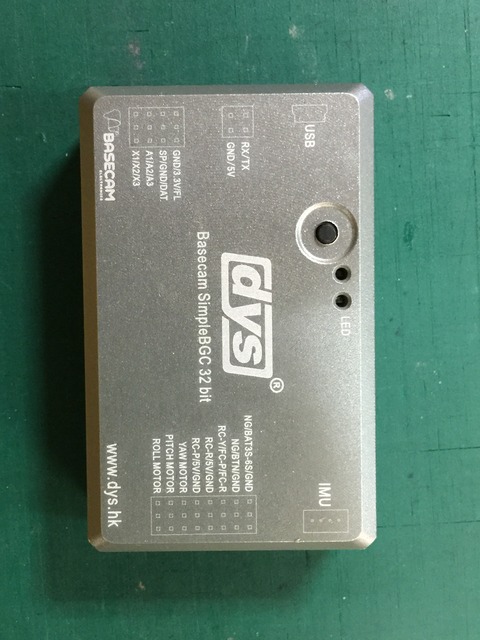

皆さんのコントローラーはこれです。
31

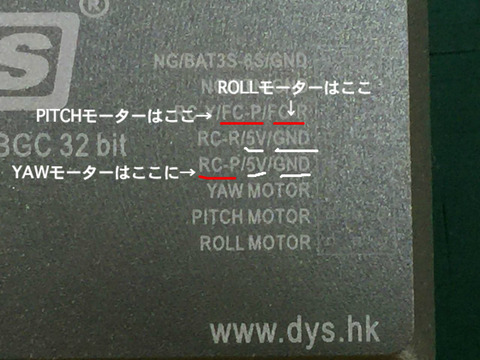

各モーターの白線を以下の赤アンダーラインの所に取り付けます。
BlogPaint
電源部分を白アンダーラインに取り付けします。
赤の線を5Vに黒をGNDに取り付けて下さい。

そうすると電源が1箇所足りません。
これは上の電源の分岐をするか!、またはBTの5Vを使うかです。

BTで5Vを使っている場合はBTを3.3Vの所に変更して下さい。

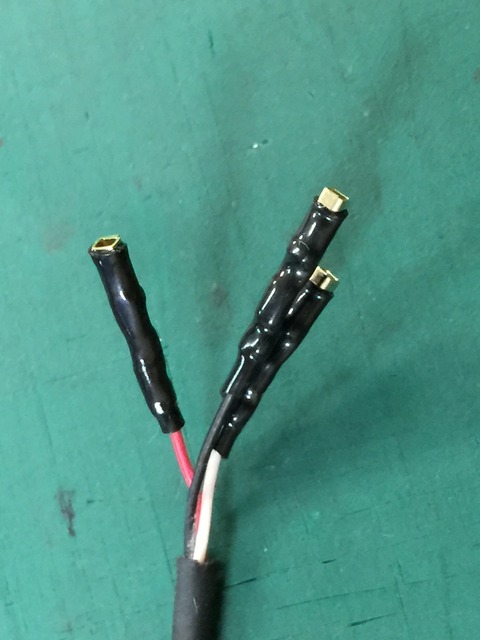

この配線には先端はこの仕様に変更して下さい。これに変えないとダメです。
20
ターミナルはこれです。2.54ピッチ用です。
49
これについてはメンバーの所を見て下さい。やり方が解ります。


たぶん配線が短くて伸ばさなくなるときが有りますので小さいターミナルやコネクタについても書いておきます。

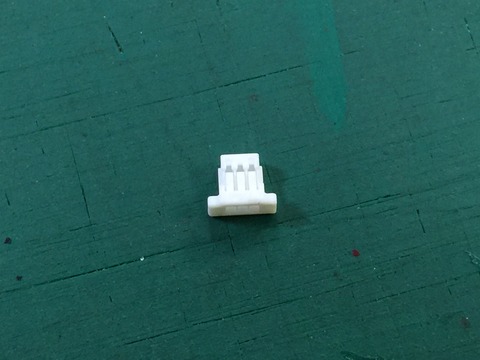

モーター側のコネクタはこれです。
36
1ミリピッチの物です。
新しいコントローラー用のIMU線はこれを使います。
12

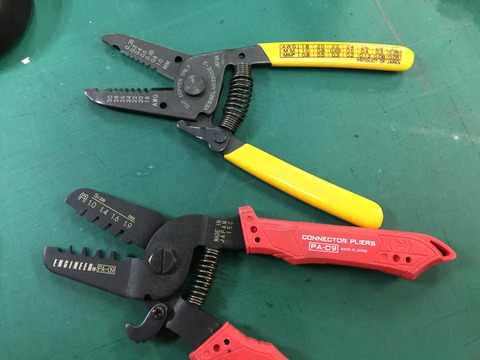

で、工具はこれを使っています。
06

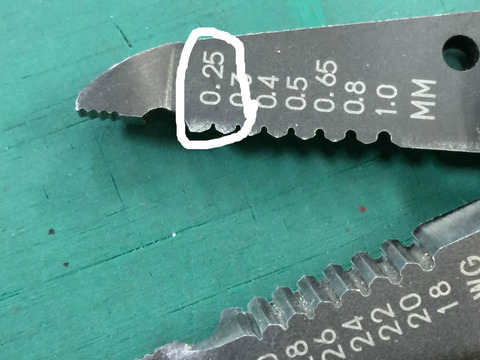

エンコーダーの配線をカットするにはここを使います。
BlogPaint

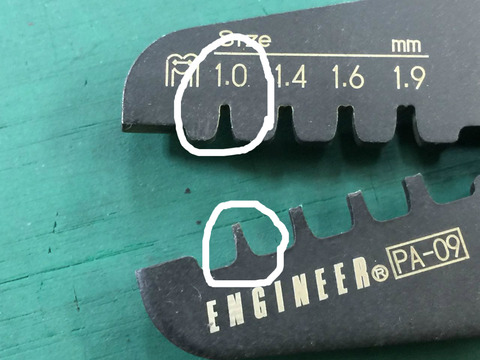

カシメをするときはここを使います。
BlogPaint
この工具は用意していた方が良いでしょう!

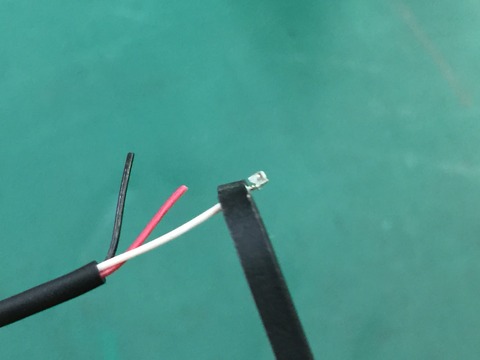

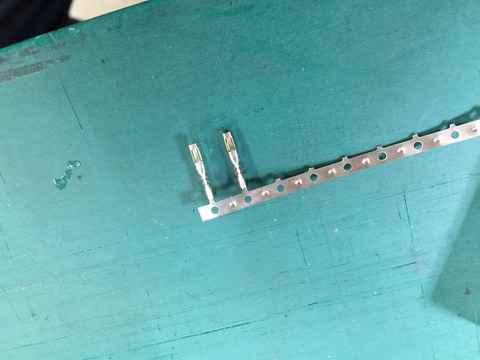

1ミリのターミナル加工はメチャ大変です。こうすると楽になります。
24

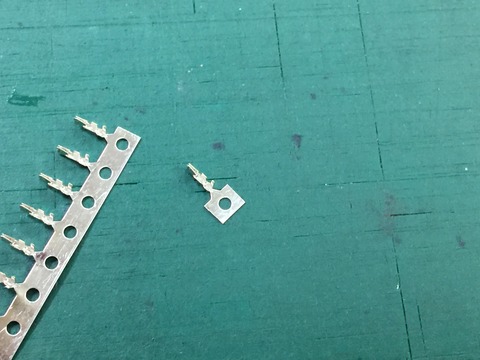

下の部分丸を残しておくと楽です。後は慣れで何とかなります。
こんな感じで掴みます。
26

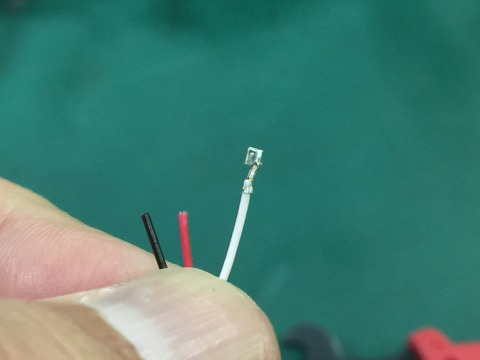

カシメたのがこれです。
18

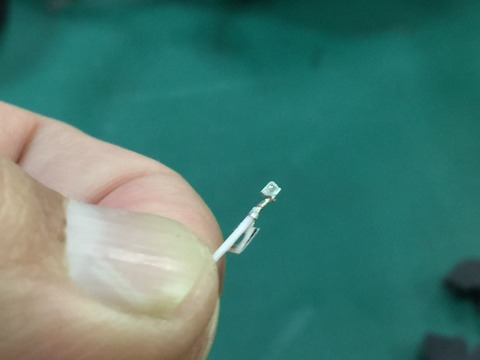

下の部分を外します。これで完成!
00

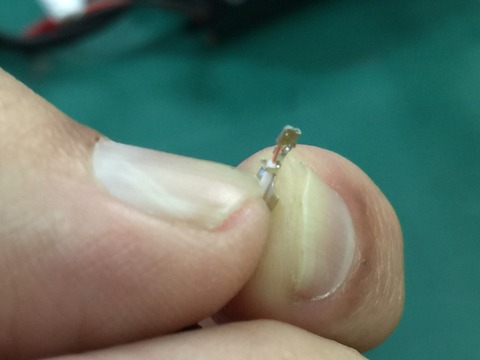

最後に少しだけ潰しておきます。
32
少し潰すことで簡単に挿入できます。
46
これで完成です(^^)

1ミリピッチのターミナルはここで買えます。

コネクタはここで買えます。

大きいターミナルはここで買えます。

ハード的問題は配線ですよね。
これは無理に穴を空けなくてもアームの内側を通して、結束バンドを使ってアーム全体で押さえれば良いと思いますよ。

エスモンを一番ローコストでエンコーダー化にする方法です。
重さは我慢して下さい。

どうしても軽量化もしたい人はカーボンキットを買って下さい。
